در بسیاری از خطوط تولید و سیستمهای اتوماسیون صنعتی، تشخیص دقیق موقعیت قطعات، کنترل حرکت تجهیزات و شناسایی حضور محصولات از اهمیت بسیار زیادی برخوردار است. سنسورها در چنین سیستمهایی وظیفه دارند اطلاعات لازم را از محیط دریافت کرده و به کنترلر یا PLC منتقل کنند. یکی از تجهیزات پرکاربرد برای این منظور، سنسور القایی قابل تنظیم است.
سنسورهای القایی به دلیل توانایی تشخیص اجسام فلزی بدون تماس مستقیم، در صنایع مختلف استفاده میشوند. با این حال، شرایط همه پروژهها یکسان نیست. در یک ماشین ممکن است فاصله قطعه تا سنسور ثابت نباشد یا کاربر نیاز داشته باشد محدوده عملکرد سنسور را متناسب با فرآیند تنظیم کند. در چنین شرایطی، استفاده از سنسوری که قابلیت تنظیم داشته باشد میتواند انعطافپذیری سیستم را افزایش دهد.
در این مقاله به بررسی کامل سنسور القایی قابل تنظیم، نحوه عملکرد، مزایا، کاربردها، تفاوت آن با سنسورهای معمولی و نکات مهم انتخاب و نصب آن میپردازیم. همچنین جایگاه سنسور فیبر نوری و سنسور القایی آکوسنس را در سیستمهای تشخیص صنعتی بررسی خواهیم کرد.

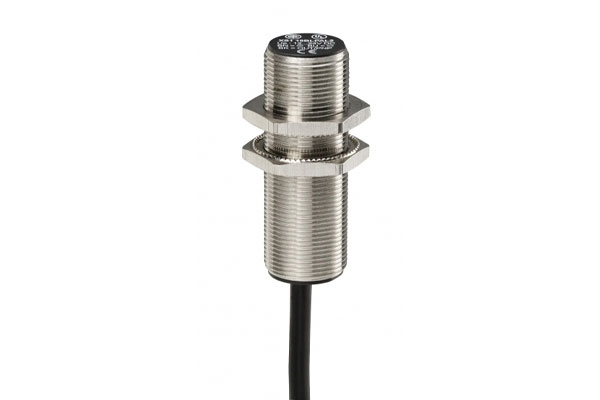

سنسور القایی قابل تنظیم چیست؟
سنسور القایی قابل تنظیم نوعی سنسور مجاورتی است که برای تشخیص اجسام فلزی از میدان الکترومغناطیسی استفاده میکند و در برخی مدلها امکان تنظیم یکی یا چند پارامتر مربوط به عملکرد سنسور وجود دارد.
قابلیت تنظیم میتواند بسته به طراحی و مدل محصول متفاوت باشد. در بعضی سنسورها، حساسیت یا محدوده تشخیص قابل تنظیم است و در برخی مدلها ممکن است امکانات دیگری مانند تنظیم تأخیر، حالت خروجی یا پارامترهای عملکردی در اختیار کاربر قرار بگیرد.
این قابلیت بهخصوص در سیستمهایی اهمیت دارد که شرایط نصب، اندازه قطعات یا فاصله بین سنسور و هدف ممکن است تغییر کند. در چنین کاربردهایی، بهجای تعویض کامل سنسور، میتوان در محدوده مجاز، تنظیمات آن را اصلاح کرد.
البته باید توجه داشت که عبارت «قابل تنظیم» برای همه محصولات معنای یکسانی ندارد. بنابراین پیش از خرید باید مشخصات فنی دقیق محصول و نوع تنظیمات قابل انجام بررسی شود.

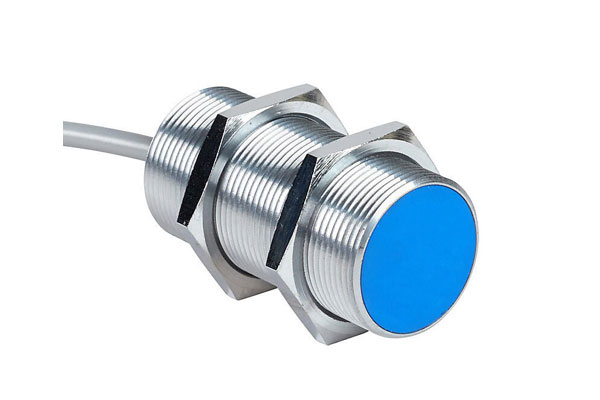

سنسور القایی چگونه کار میکند؟
اساس عملکرد سنسورهای القایی بر ایجاد یک میدان الکترومغناطیسی استوار است. در قسمت حسگر، یک سیمپیچ و مدار نوسانساز قرار دارد که میدان الکترومغناطیسی را در محدوده مشخصی ایجاد میکند.
وقتی یک جسم فلزی وارد این میدان میشود، در سطح آن جریانهای گردابی ایجاد میشود. این جریانها باعث تغییر شرایط میدان شده و مدار داخلی سنسور این تغییر را تشخیص میدهد.
پس از پردازش سیگنال، خروجی سنسور تغییر وضعیت میدهد و اطلاعات حضور قطعه را به PLC، کنترلر، رله یا سیستم اتوماسیون ارسال میکند.
این فرآیند بدون تماس مستقیم انجام میشود؛ بنابراین قطعه و سنسور در هنگام تشخیص با یکدیگر برخورد نمیکنند. همین ویژگی یکی از دلایل اصلی استفاده گسترده از سنسورهای القایی در محیطهای صنعتی است.
قابلیت تنظیم در سنسور القایی چه مزیتی دارد؟
یکی از مهمترین مزایای سنسور القایی قابل تنظیم، انعطافپذیری بیشتر در برابر شرایط مختلف نصب و تولید است.
برای مثال، فرض کنید فاصله قطعه تا سنسور در یک دستگاه قابل تغییر باشد. اگر سنسور معمولی با محدوده ثابت انتخاب شده باشد، ممکن است در برخی شرایط عملکرد مناسبی نداشته باشد. اما در یک مدل قابل تنظیم، کاربر میتواند در محدوده مشخصشده توسط سازنده، حساسیت یا پارامتر مربوطه را تنظیم کند.
این موضوع میتواند مزایایی مانند موارد زیر داشته باشد:
- افزایش انعطافپذیری سیستم
- کاهش نیاز به تعویض سنسور
- امکان تنظیم عملکرد متناسب با قطعه
- کاهش احتمال تشخیص اشتباه
- سازگاری بهتر با شرایط مختلف تولید
- سادهتر شدن فرآیند راهاندازی برخی ماشینآلات
البته تنظیم بیش از حد حساسیت نیز میتواند نتیجه معکوس داشته باشد. بنابراین تنظیمات باید بر اساس دستورالعمل سازنده و شرایط واقعی دستگاه انجام شود.
تفاوت سنسور قابل تنظیم با سنسور القایی معمولی
تفاوت اصلی در میزان انعطافپذیری تنظیمات است. در بسیاری از سنسورهای معمولی، فاصله تشخیص و سایر پارامترهای اصلی در زمان طراحی محصول مشخص شدهاند و کاربر امکان تغییر زیادی در آنها ندارد.
اما در مدلهای قابل تنظیم، یک یا چند پارامتر عملکردی میتواند توسط کاربر تنظیم شود.
این قابلیت برای پروژههایی که شرایط متغیر دارند بسیار مفید است؛ اما اگر محیط کاری کاملاً ثابت باشد، یک سنسور استاندارد با مشخصات مناسب نیز میتواند نیاز پروژه را برطرف کند.
بنابراین همیشه مدل قابل تنظیم بهترین گزینه نیست. انتخاب باید بر اساس نیاز واقعی، هزینه، شرایط نصب و امکانات مورد نیاز انجام شود.
کاربردهای سنسور القایی قابل تنظیم
خطوط تولید
در خطوط تولید، فاصله قطعات و شرایط فرآیند ممکن است تغییر کند. استفاده از سنسور قابل تنظیم میتواند امکان تطبیق بهتر با شرایط تولید را فراهم کند.
ماشینآلات بستهبندی
در دستگاههای بستهبندی، سنسورها برای تشخیص موقعیت اجزای مختلف و هماهنگی مراحل کاری مورد استفاده قرار میگیرند. اگر موقعیت قطعه یا مکانیزم تغییر کند، قابلیت تنظیم میتواند مفید باشد.
ماشینآلات CNC
در تجهیزات CNC، تشخیص موقعیت قطعات فلزی و بخشهای متحرک اهمیت زیادی دارد. بسته به طراحی دستگاه، امکان تنظیم سنسور میتواند فرآیند نصب و تنظیم اولیه را سادهتر کند.
خطوط مونتاژ
در خطوط مونتاژ، قطعات مختلف ممکن است اندازه یا موقعیت متفاوتی داشته باشند. سنسور قابل تنظیم میتواند برای برخی کاربردهای تشخیص حضور یا موقعیت مورد استفاده قرار گیرد.
سیستمهای شمارش
در سیستمهای شمارش قطعات فلزی، تنظیم صحیح محدوده تشخیص میتواند به کاهش احتمال تشخیص اشتباه اجسام اطراف کمک کند.
ماشینآلات صنعتی سفارشی
در دستگاههایی که بهصورت سفارشی طراحی شدهاند، شرایط نصب ممکن است با تجهیزات استاندارد متفاوت باشد. در این موارد، انعطافپذیری سنسور میتواند مزیت مهمی باشد.
چه فلزاتی توسط سنسور القایی تشخیص داده میشوند؟
سنسورهای القایی برای تشخیص فلزات مختلف طراحی شدهاند، اما عملکرد آنها نسبت به همه فلزات یکسان نیست.
فلزاتی مانند آهن و فولاد معمولاً پاسخ مناسبی ایجاد میکنند. آلومینیوم، مس و برنج نیز قابل تشخیص هستند، اما ممکن است فاصله تشخیص مؤثر آنها متفاوت باشد.
به همین دلیل اگر کاربرد پروژه برای تشخیص یک فلز خاص طراحی شده است، باید مشخصات فنی سنسور بررسی شود. جنس، اندازه و شکل قطعه نیز روی عملکرد نهایی تأثیر دارند.
قابلیت تنظیم سنسور میتواند در برخی شرایط به تنظیم بهتر عملکرد کمک کند، اما نباید تصور کرد که با تنظیم حساسیت میتوان محدودیتهای فیزیکی سنسور را بهطور کامل برطرف کرد.
فاصله تشخیص سنسور القایی قابل تنظیم
فاصله تشخیص یکی از مهمترین مشخصات هر سنسور القایی است. این پارامتر نشان میدهد سنسور تا چه فاصلهای میتواند حضور یک هدف فلزی را شناسایی کند.
در مدلهای قابل تنظیم، ممکن است کاربر بتواند حساسیت را برای رسیدن به محدوده عملکرد مناسب تغییر دهد. با این حال، این تنظیم باید در محدوده مجاز محصول انجام شود.
اگر سنسور بیش از حد حساس تنظیم شود، احتمال تشخیص اجسام فلزی ناخواسته افزایش پیدا میکند. از طرف دیگر، کاهش بیش از حد حساسیت ممکن است باعث شود قطعه موردنظر بهدرستی تشخیص داده نشود.
بنابراین بهترین تنظیم، تنظیمی است که تنها هدف موردنظر را با اطمینان شناسایی کند.
نوع خروجی در سنسورهای القایی
در سیستمهای صنعتی، نوع خروجی سنسور اهمیت زیادی دارد. مدلهای DC معمولاً با خروجیهایی مانند PNP یا NPN عرضه میشوند.
در خروجی PNP، سنسور هنگام فعال شدن معمولاً ولتاژ مثبت را به ورودی کنترلر منتقل میکند. در مدل NPN، خروجی مسیر اتصال به منفی را ایجاد میکند.
انتخاب بین این دو باید بر اساس نوع ورودی PLC انجام شود. همچنین باید مشخص شود خروجی از نوع NO یا NC است.
در زمان خرید سنسور القایی قابل تنظیم، بررسی این موارد ضروری است تا سنسور بدون مشکل با سیستم کنترل ارتباط برقرار کند.
سنسور القایی آکوسنس
در بازار تجهیزات اتوماسیون صنعتی، برند سازنده نیز یکی از عوامل قابل توجه در انتخاب سنسور است. سنسور القایی آکوسنس را میتوان بهعنوان یکی از گزینههایی که برای کاربردهای مختلف صنعتی مورد بررسی قرار میگیرد، در نظر گرفت.
انتخاب مدل مناسب از این محصولات نیز باید بر اساس مشخصات فنی انجام شود. فاصله تشخیص، نوع خروجی، ولتاژ کاری، ابعاد بدنه، درجه حفاظت و شرایط نصب از جمله مواردی هستند که باید با نیاز پروژه تطبیق داده شوند.
اگر کاربرد پروژه نیازمند تنظیم حساسیت یا پارامتر خاصی است، باید در مشخصات همان مدل بررسی شود که قابلیت تنظیم موردنظر را ارائه میدهد یا خیر.
سنسور القایی یا سنسور فیبر نوری؟
در سیستمهای اتوماسیون صنعتی، سنسور فیبر نوری نیز برای تشخیص اجسام و کنترل فرآیند مورد استفاده قرار میگیرد. اما این فناوری تفاوتهایی با سنسور القایی دارد.
سنسور القایی عمدتاً برای تشخیص اجسام فلزی مناسب است و برای بسیاری از محیطهای صنعتی انتخاب مناسبی محسوب میشود. در مقابل، سنسور فیبر نوری میتواند اجسام غیرفلزی را نیز تشخیص دهد و برای قطعات بسیار کوچک کاربرد زیادی دارد.
مزایای سنسور القایی
- مناسب تشخیص قطعات فلزی
- تشخیص بدون تماس
- مقاومت مناسب در محیط صنعتی
- طول عمر بالا
- عدم وابستگی مستقیم به رنگ قطعه
مزایای سنسور فیبر نوری
- مناسب قطعات بسیار کوچک
- قابلیت تشخیص اجسام غیرفلزی
- مناسب فضاهای نصب محدود
- دقت بالا
- کاربرد گسترده در صنایع الکترونیک و بستهبندی
بنابراین نمیتوان یکی از این دو را بهصورت کلی بهتر دانست. انتخاب مناسب باید بر اساس نوع هدف و شرایط پروژه انجام شود.
مزایای استفاده از سنسور قابل تنظیم در سیستمهای صنعتی
قابلیت تنظیم میتواند فرآیند راهاندازی ماشینآلات را انعطافپذیرتر کند. در پروژههایی که قطعات مختلفی روی یک خط تولید حرکت میکنند، ممکن است نیاز باشد تنظیمات سنسور تغییر کند.
همچنین در زمان تعمیر یا تغییر طراحی ماشین، امکان تنظیم مجدد میتواند باعث شود نیازی به تعویض سنسور نباشد.
از طرف دیگر، تنظیمپذیری میتواند به کاهش تشخیصهای ناخواسته کمک کند. برای مثال، اگر قطعه اصلی در نزدیکی یک بخش فلزی دیگر حرکت میکند، تنظیم صحیح حساسیت میتواند به تشخیص دقیقتر هدف کمک کند؛ البته این موضوع به طراحی سنسور و محدوده تنظیم آن بستگی دارد.

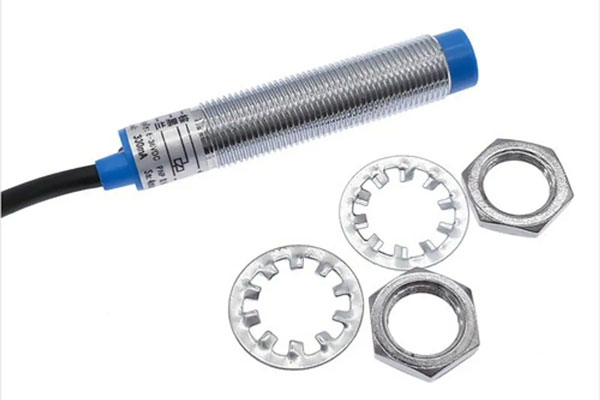

نکات مهم هنگام خرید سنسور القایی قابل تنظیم
قبل از خرید باید کاربرد سنسور کاملاً مشخص شود. نوع قطعه، جنس فلز، فاصله آن تا سنسور و سرعت حرکت، همگی در انتخاب محصول مؤثر هستند.
سپس موارد زیر بررسی شوند:
محدوده تنظیم: مشخص شود دقیقاً چه پارامتری قابل تنظیم است و محدوده آن چقدر است.
فاصله تشخیص: فاصله اسمی و شرایط واقعی نصب با یکدیگر تطبیق داده شوند.
نوع خروجی: PNP یا NPN بودن با PLC هماهنگ باشد.
ولتاژ کاری: محدوده مجاز با منبع تغذیه دستگاه مطابقت داشته باشد.
درجه حفاظت: برای محیطهای دارای رطوبت، روغن یا گردوغبار، محصول مناسب انتخاب شود.
نوع نصب: ابعاد و شکل سنسور با فضای موجود در ماشین هماهنگ باشد.
فرکانس سوئیچینگ: اگر قطعات با سرعت بالا حرکت میکنند، این مشخصه اهمیت ویژهای دارد.
نصب و تنظیم صحیح سنسور
بعد از انتخاب سنسور مناسب، نصب صحیح اهمیت زیادی دارد. سنسور باید در فاصلهای نصب شود که قطعه در محدوده تشخیص قرار بگیرد، اما امکان برخورد فیزیکی وجود نداشته باشد.
پس از نصب نیز حساسیت باید بهتدریج تنظیم شود. بهتر است ابتدا سنسور در شرایط واقعی کار آزمایش شود و سپس مقدار تنظیمی به نحوی انتخاب شود که قطعه موردنظر با اطمینان تشخیص داده شود و اجسام ناخواسته باعث فعال شدن خروجی نشوند.
همچنین سیمکشی باید طبق نقشه سازنده انجام شود. در صورت استفاده از چند سنسور، رعایت فاصله مناسب بین آنها نیز ضروری است.
چرا خرید از پکاگروپ اهمیت دارد؟
انتخاب سنسور مناسب در یک پروژه صنعتی به بررسی چندین پارامتر فنی نیاز دارد و صرفاً انتخاب یک محصول بر اساس ظاهر یا قیمت نمیتواند نتیجه مطلوبی داشته باشد.
پکاگروپ با فعالیت در حوزه تجهیزات اتوماسیون صنعتی، امکان بررسی و تأمین انواع تجهیزات مورد نیاز صنایع را فراهم میکند. دریافت اطلاعات فنی و مشاوره پیش از خرید میتواند به انتخاب محصولی متناسب با کاربرد کمک کند.
پکاگروپ یا همان پردیس کابل البرز میتواند در فرآیند انتخاب تجهیزات، مشخصاتی مانند نوع سنسور، فاصله تشخیص، نوع خروجی و شرایط کاری را با نیاز پروژه تطبیق دهد تا احتمال انتخاب محصول نامناسب کاهش پیدا کند.
جمعبندی
سنسور القایی قابل تنظیم یکی از تجهیزات کاربردی برای سیستمهایی است که نیاز به تشخیص اجسام فلزی و انعطافپذیری بیشتر در تنظیم عملکرد سنسور دارند. امکان تنظیم برخی پارامترها، در مدلهایی که چنین قابلیتی دارند، میتواند به سازگاری بهتر سنسور با شرایط مختلف ماشینآلات کمک کند.
این سنسورها در خطوط تولید، ماشینآلات بستهبندی، دستگاههای CNC، سیستمهای مونتاژ، تجهیزات شمارش و ماشینآلات سفارشی کاربرد دارند. با این حال، هنگام خرید باید مشخصات محصول بهطور دقیق بررسی شود؛ زیرا قابلیت تنظیم در همه سنسورها یکسان نیست.
پارامترهایی مانند محدوده تنظیم، فاصله تشخیص، نوع فلز، نوع خروجی، ولتاژ کاری، فرکانس سوئیچینگ و درجه حفاظت از مهمترین عوامل انتخاب هستند. در کاربردهایی که هدف غیرفلزی یا بسیار کوچک است، سنسور فیبر نوری میتواند گزینه مناسبتری باشد. همچنین سنسور القایی آکوسنس را میتوان بر اساس مشخصات فنی هر مدل برای کاربردهای صنعتی مختلف بررسی کرد.
در نهایت، انتخاب سنسوری که دقیقاً با شرایط واقعی پروژه مطابقت داشته باشد، میتواند باعث کاهش خطا، افزایش پایداری سیستم و بهبود عملکرد خط تولید شود. استفاده از تجهیزات مناسب و دریافت مشاوره تخصصی از مجموعههایی مانند پکاگروپ نیز میتواند فرآیند انتخاب و تأمین تجهیزات اتوماسیون صنعتی را سادهتر و مطمئنتر کند.
