سنسورهای القایی یکی از تجهیزات پرکاربرد در سیستمهای اتوماسیون صنعتی هستند و نقش مهمی در تشخیص حضور، موقعیت و حرکت قطعات فلزی ایفا میکنند. این تجهیزات بدون نیاز به تماس مستقیم با قطعه، تغییرات ایجادشده در میدان الکترومغناطیسی را شناسایی کرده و سیگنال لازم را برای PLC، کنترلر یا سایر تجهیزات کنترلی ارسال میکنند. به همین دلیل، در بسیاری از خطوط تولید و ماشینآلات صنعتی، سنسورهای القایی جایگزین مناسبی برای تجهیزات مکانیکی تشخیص محسوب میشوند.
یکی از اندازههای رایج در میان سنسورهای استوانهای، سنسور القایی قطر 18 است. این سنسورها با توجه به ابعاد، فاصله تشخیص و مشخصات الکتریکی میتوانند برای طیف گستردهای از کاربردهای صنعتی مورد استفاده قرار بگیرند. قطر مناسب این مدل باعث شده است در بسیاری از ماشینآلاتی که به سنسوری با بدنه مقاوم و محدوده تشخیص مناسب نیاز دارند، مورد توجه قرار گیرد.
در ادامه با نحوه عملکرد سنسور القایی قطر 18، ویژگیها، مزایا، کاربردها، فاصله تشخیص، انواع خروجی و نکات مهم خرید و نصب آن آشنا میشویم. همچنین تفاوت سنسور القایی با سنسور فیبر نوری و نکات انتخاب سنسور القایی آکوسنس را بررسی خواهیم کرد.

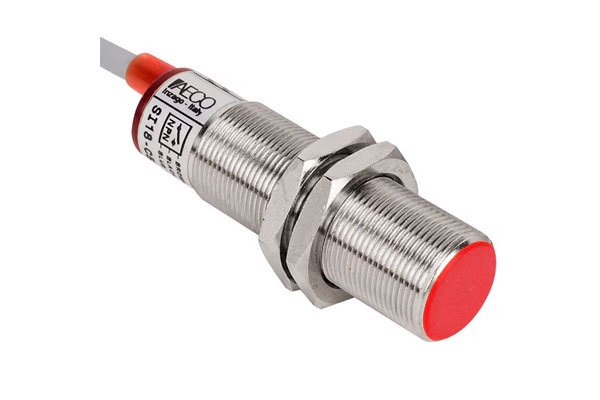

سنسور القایی قطر 18 چیست؟
سنسور القایی قطر 18 نوعی سنسور مجاورتی استوانهای است که قطر بدنه آن حدود 18 میلیمتر بوده و برای تشخیص اجسام فلزی بهصورت بدون تماس طراحی میشود. این سنسورها معمولاً دارای بدنهای مقاوم هستند و میتوانند در انواع ماشینآلات و سیستمهای اتوماسیون صنعتی مورد استفاده قرار گیرند.
عدد 18 در نام این محصول، به قطر بدنه سنسور اشاره دارد و نباید آن را با فاصله تشخیص اشتباه گرفت. فاصله تشخیص به طراحی داخلی سنسور، اندازه هدف، جنس قطعه و مدل محصول وابسته است و ممکن است بین سنسورهای مختلف با قطر یکسان تفاوت داشته باشد.
به همین دلیل، هنگام خرید باید علاوه بر قطر سنسور، مشخصات فنی کامل آن مانند فاصله تشخیص، ولتاژ کاری، نوع خروجی، فرکانس سوئیچینگ و درجه حفاظت نیز بررسی شود.

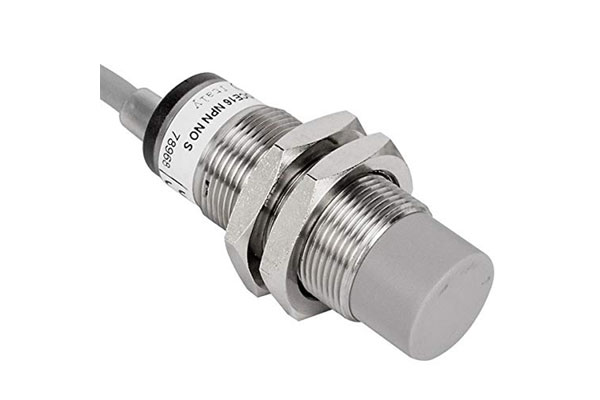

نحوه عملکرد سنسور القایی
سنسورهای القایی بر اساس تغییرات میدان الکترومغناطیسی کار میکنند. در بخش حساس سنسور، یک سیمپیچ به همراه مدار نوسانساز قرار دارد که میدان الکترومغناطیسی را در محدوده جلویی سنسور ایجاد میکند.
وقتی یک جسم فلزی وارد این محدوده شود، در سطح آن جریانهای گردابی ایجاد میشود. این جریانها موجب تغییر در شرایط میدان الکترومغناطیسی شده و مدار داخلی سنسور این تغییر را تشخیص میدهد.
پس از تشخیص، وضعیت خروجی سنسور تغییر میکند. این سیگنال میتواند به PLC یا کنترلر ارسال شود تا سیستم بر اساس آن عملیات مشخصی مانند توقف دستگاه، فعالسازی یک مکانیزم، شمارش قطعه یا تغییر مرحله تولید را انجام دهد.
یکی از مهمترین ویژگیهای این فرآیند، تشخیص بدون تماس است. در نتیجه سنسور هنگام تشخیص نیازی به تماس فیزیکی با قطعه ندارد.
مزایای سنسور القایی قطر 18
انتخاب سنسور مناسب به شرایط هر پروژه بستگی دارد، اما مدلهای قطر 18 میتوانند مزایای متعددی برای کاربردهای صنعتی داشته باشند.
بدنه مقاوم
سنسورهای استوانهای صنعتی معمولاً با بدنهای مقاوم تولید میشوند تا در برابر عوامل مکانیکی و محیطی عملکرد مناسبی داشته باشند.
تشخیص بدون تماس
عدم وجود تماس مستقیم با قطعه، باعث کاهش استهلاک و افزایش طول عمر سیستم تشخیص میشود.
مناسب برای قطعات فلزی
سنسور القایی برای تشخیص فلزات طراحی شده و میتواند در بسیاری از کاربردهای صنعتی، حضور قطعات فلزی را بهصورت مطمئن شناسایی کند.
نصب نسبتاً آسان
مدلهای استوانهای رزوهدار را میتوان در بسیاری از ماشینآلات با استفاده از مهرههای مخصوص نصب کرد.
کاربرد گسترده
سنسورهای این ابعاد در ماشینآلات تولیدی، خطوط انتقال، تجهیزات بستهبندی، سیستمهای مونتاژ و بسیاری از تجهیزات اتوماسیون مورد استفاده قرار میگیرند.
کاربردهای سنسور القایی قطر 18
خطوط تولید
در خطوط تولید، تشخیص حضور یا عبور قطعات یکی از وظایف مهم سنسورها است. سنسور القایی قطر 18 میتواند برای تشخیص قطعات فلزی و ارسال سیگنال به سیستم کنترل استفاده شود.
نوار نقالهها
در سیستمهای انتقال، سنسور میتواند ورود یک قطعه فلزی به محدوده مشخص را تشخیص دهد. PLC نیز میتواند بر اساس این اطلاعات سرعت یا عملکرد بخشهای مختلف نوار نقاله را کنترل کند.
دستگاههای بستهبندی
در ماشینآلات بستهبندی، سنسورها برای کنترل موقعیت اجزای متحرک، تشخیص قطعات و هماهنگی بین مراحل مختلف فرآیند کاربرد دارند.
ماشینآلات CNC
در تجهیزات CNC و ماشینآلات صنعتی، کنترل موقعیت بخشهای مختلف اهمیت زیادی دارد. سنسورهای القایی میتوانند برای تشخیص موقعیت اجزای فلزی یا وضعیت مکانیزمهای دستگاه استفاده شوند.
خطوط مونتاژ
در خطوط مونتاژ، تشخیص حضور صحیح قطعات پیش از انجام مرحله بعدی میتواند از بروز خطا جلوگیری کند. سنسور القایی برای این نوع کاربردها گزینه مناسبی است، بهخصوص زمانی که قطعه موردنظر فلزی باشد.
صنایع خودروسازی
در فرآیند تولید و مونتاژ قطعات خودرو، تجهیزات فلزی زیادی در حال جابهجایی هستند. سنسورهای القایی میتوانند برای کنترل موقعیت و تشخیص این قطعات مورد استفاده قرار گیرند.

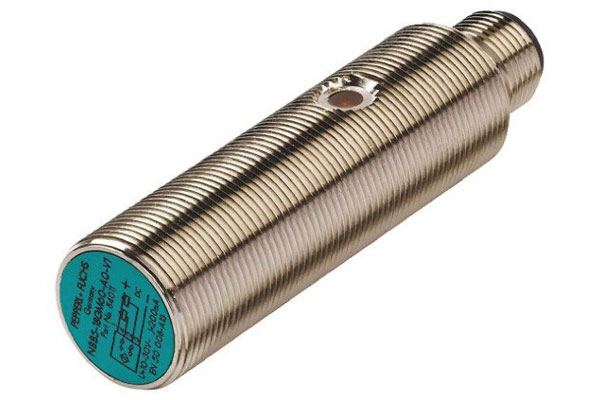

فاصله تشخیص سنسور القایی قطر 18
یکی از مهمترین موارد هنگام انتخاب سنسور القایی قطر 18، فاصله تشخیص است. این مشخصه نشان میدهد سنسور تا چه فاصلهای میتواند یک هدف فلزی استاندارد را تشخیص دهد.
نباید تصور کرد تمام سنسورهای قطر 18 فاصله تشخیص یکسانی دارند. طراحی سیمپیچ، نوع سنسور، ساختار محصول و سایر مشخصات فنی روی این پارامتر تأثیر میگذارند.
علاوه بر این، جنس قطعه نیز اهمیت دارد. یک قطعه فولادی ممکن است در فاصلهای متفاوت نسبت به یک قطعه آلومینیومی یا مسی تشخیص داده شود.
بنابراین قبل از خرید باید فاصله واقعی بین سنسور و قطعه در ماشین مشخص شود و سپس محصولی انتخاب شود که فاصله تشخیص آن برای کاربرد موردنظر مناسب باشد.
تأثیر جنس فلز بر تشخیص
سنسورهای القایی برای تشخیص فلزات مختلف طراحی شدهاند، اما میزان پاسخدهی آنها به جنس هدف یکسان نیست.
آهن و فولاد معمولاً شرایط مناسبی برای تشخیص ایجاد میکنند. فلزاتی مانند آلومینیوم، مس و برنج نیز قابل تشخیص هستند، اما ممکن است فاصله تشخیص مؤثر آنها با فلزات آهنی متفاوت باشد.
به همین دلیل، اگر قرار است سنسور برای تشخیص فلزی خاص استفاده شود، بهتر است مشخصات فنی محصول و ضرایب اصلاح مربوط به جنس هدف بررسی شود.
ابعاد قطعه نیز مهم است. قطعات بزرگتر معمولاً شرایط مناسبتری برای تشخیص ایجاد میکنند، در حالی که قطعات بسیار کوچک ممکن است نیازمند فاصله نزدیکتری باشند.
انواع خروجی سنسور
هنگام انتخاب سنسور القایی قطر 18، توجه به نوع خروجی بسیار مهم است. در سیستمهای اتوماسیون صنعتی، خروجیهای PNP و NPN از انواع رایج هستند.
در سنسور PNP، هنگام فعال شدن خروجی، معمولاً ولتاژ مثبت در اختیار ورودی کنترلر قرار میگیرد. در سنسور NPN، خروجی معمولاً مسیر اتصال به منفی را ایجاد میکند.
انتخاب نوع خروجی باید با ورودی PLC یا کنترلر هماهنگ باشد. همچنین باید مشخص شود سنسور از نوع NO یا NC است تا عملکرد آن با مدار کنترل مطابقت داشته باشد.
اشتباه در انتخاب این مشخصات میتواند باعث شود سنسور بهدرستی با سیستم کنترل کار نکند.
فرکانس سوئیچینگ و سرعت عملکرد
اگر قطعات با سرعت بالا از مقابل سنسور عبور میکنند، فرکانس سوئیچینگ اهمیت زیادی پیدا میکند. این پارامتر مشخص میکند سنسور تا چه میزان میتواند تغییر وضعیتهای متوالی را در واحد زمان ثبت کند.
برای کاربردهای معمولی ممکن است فرکانس سوئیچینگ متوسط کافی باشد، اما در خطوط تولید سریع یا سیستمهای شمارش قطعات، باید این پارامتر با سرعت واقعی فرآیند هماهنگ باشد.
همچنین زمان پاسخ سنسور، فاصله میان قطعات و اندازه هدف نیز باید در نظر گرفته شود. انتخاب سنسور صرفاً بر اساس قطر بدنه نمیتواند عملکرد مناسب سیستم را تضمین کند.
سنسور القایی آکوسنس
در حوزه اتوماسیون صنعتی، انتخاب برند و مدل مناسب سنسور نیز اهمیت زیادی دارد. سنسور القایی آکوسنس را میتوان برای کاربردهای مختلف صنعتی بررسی کرد.
هنگام انتخاب این محصولات باید مشخصات فنی مدل موردنظر با نیاز پروژه مقایسه شود. فاصله تشخیص، نوع خروجی، ولتاژ کاری، فرکانس سوئیچینگ، ابعاد، درجه حفاظت و نوع اتصال از مهمترین مواردی هستند که باید مورد توجه قرار گیرند.
اگر سنسور در محیط مرطوب، آلوده یا دارای لرزش نصب میشود، باید درجه حفاظت و شرایط کاری مجاز محصول نیز بررسی شود.
سنسور فیبر نوری یا سنسور القایی؟
سنسور فیبر نوری یکی دیگر از تجهیزات کاربردی در سیستمهای اتوماسیون صنعتی است، اما روش تشخیص آن با سنسور القایی تفاوت دارد.
سنسور القایی برای تشخیص اجسام فلزی مناسب است و از میدان الکترومغناطیسی برای شناسایی هدف استفاده میکند. در مقابل، سنسور فیبر نوری از نور برای تشخیص اجسام استفاده میکند و میتواند در کاربردهای مختلفی برای شناسایی قطعات کوچک یا غیرفلزی مورد استفاده قرار گیرد.
سنسور فیبر نوری به دلیل ساختار خاص خود میتواند در فضاهای محدود نیز مزیت داشته باشد. این ویژگی در برخی خطوط تولید دقیق و تجهیزات الکترونیکی اهمیت زیادی دارد.
در مقابل، اگر هدف اصلی تشخیص یک قطعه فلزی در محیط صنعتی باشد، سنسور القایی معمولاً گزینهای کاربردیتر است.
بنابراین انتخاب بین این دو محصول باید بر اساس جنس قطعه، اندازه هدف، فاصله تشخیص، شرایط محیطی و فضای نصب انجام شود.
سنسور القایی قطر 18 برای چه پروژههایی مناسب است؟
این سنسور میتواند برای پروژههایی مناسب باشد که به یک سنسور استوانهای با ابعاد متوسط، تشخیص بدون تماس و قابلیت تشخیص قطعات فلزی نیاز دارند.
برای مثال، در یک دستگاه مونتاژ ممکن است سنسور برای تشخیص قرار گرفتن یک قطعه فلزی در موقعیت مشخص نصب شود. در یک نوار نقاله نیز میتوان از آن برای تشخیص عبور قطعات استفاده کرد.
همچنین در برخی ماشینآلات، سنسور میتواند برای تشخیص انتهای حرکت یک مکانیزم فلزی مورد استفاده قرار گیرد.
با این حال، باید همیشه مشخصات فنی محصول با شرایط واقعی پروژه تطبیق داده شود.
نکات مهم هنگام خرید سنسور القایی قطر 18
قبل از خرید، موارد زیر را بررسی کنید:
قطر بدنه: مطمئن شوید سنسور در محل موردنظر قابل نصب است.
فاصله تشخیص: فاصله واقعی قطعه تا سنسور را با محدوده تشخیص محصول مقایسه کنید.
جنس هدف: مشخص کنید قطعه از آهن، فولاد، آلومینیوم، مس یا فلز دیگری ساخته شده است.
نوع خروجی: PNP یا NPN بودن باید با PLC سازگار باشد.
حالت خروجی: NO یا NC بودن را بر اساس مدار کنترل انتخاب کنید.
ولتاژ کاری: محدوده ولتاژ سنسور باید با منبع تغذیه هماهنگ باشد.
فرکانس سوئیچینگ: در کاربردهای سریع اهمیت ویژهای دارد.
درجه حفاظت: اگر سنسور در معرض رطوبت یا گردوغبار قرار دارد، این مشخصه را بررسی کنید.
نوع اتصال: کابل یا کانکتور باید متناسب با شرایط نصب انتخاب شود.
نکات نصب سنسور القایی
نصب صحیح تأثیر مستقیمی بر عملکرد سنسور دارد. سنسور باید در فاصله مناسب از قطعه نصب شود و از برخورد مستقیم با اجسام متحرک جلوگیری شود.
در مدلهای استوانهای رزوهدار، مهرههای نصب باید بهدرستی تنظیم شوند و از وارد کردن فشار بیش از حد به بدنه سنسور جلوگیری شود.
همچنین اگر چند سنسور در کنار یکدیگر قرار میگیرند، باید فاصله مناسب بین آنها رعایت شود تا احتمال تداخل کاهش یابد.
سیمکشی نیز باید دقیقاً مطابق نقشه سازنده انجام شود. اتصال اشتباه سیمهای تغذیه و خروجی ممکن است باعث آسیب به سنسور یا تجهیزات کنترلی شود.
نگهداری و افزایش طول عمر
سنسورهای القایی معمولاً نیاز به نگهداری پیچیدهای ندارند، اما بررسی دورهای میتواند از بسیاری از مشکلات جلوگیری کند.
کابل، کانکتور، بدنه و محل نصب باید در فواصل مشخص بررسی شوند. اگر سنسور در محیط آلوده کار میکند، سطح حساس آن نیز باید تمیز نگه داشته شود.
همچنین باید از وارد شدن ضربه یا فشار مکانیکی به سنسور جلوگیری کرد. در محیطهای دارای روغن، مواد شیمیایی یا رطوبت زیاد، سازگاری سنسور با شرایط محیطی نیز باید بررسی شود.
خرید سنسور القایی از پکاگروپ
انتخاب یک سنسور مناسب فقط بر اساس اندازه یا قیمت انجام نمیشود. در یک پروژه صنعتی، عواملی مانند جنس قطعه، فاصله تشخیص، سرعت حرکت، نوع خروجی، ولتاژ کاری و شرایط محیطی اهمیت زیادی دارند.
پکاگروپ در زمینه تأمین تجهیزات اتوماسیون صنعتی فعالیت میکند و میتواند گزینههای مختلف سنسورها و تجهیزات مرتبط را برای کاربردهای گوناگون در اختیار مشتریان قرار دهد.
پکاگروپ یا همان پردیس کابل البرز با ارائه تجهیزات صنعتی و امکان بررسی مشخصات فنی محصولات، میتواند به صنایع در انتخاب سنسوری متناسب با نیاز واقعی دستگاه کمک کند.
جمعبندی
سنسور القایی قطر 18 یکی از گزینههای کاربردی برای تشخیص بدون تماس اجسام فلزی در سیستمهای اتوماسیون صنعتی است. ابعاد مناسب، ساختار استوانهای، قابلیت نصب در ماشینآلات مختلف و امکان استفاده برای تشخیص حضور یا موقعیت قطعات باعث شده این سنسورها در صنایع گوناگون کاربرد داشته باشند.
از خطوط تولید و نوار نقاله گرفته تا ماشینآلات بستهبندی، دستگاههای CNC، تجهیزات مونتاژ و صنایع خودروسازی، میتوان از سنسورهای القایی برای افزایش دقت فرآیند و کنترل بهتر تجهیزات استفاده کرد.
با این حال، قطر 18 تنها یکی از مشخصات محصول است. فاصله تشخیص، جنس قطعه، نوع خروجی، ولتاژ کاری، فرکانس سوئیچینگ، درجه حفاظت و شرایط نصب باید پیش از خرید بررسی شوند.
در کاربردهایی که هدف فلزی نیست یا نیاز به تشخیص قطعات بسیار کوچک وجود دارد، سنسور فیبر نوری میتواند انتخاب مناسبی باشد. همچنین سنسور القایی آکوسنس را میتوان با توجه به مشخصات فنی هر مدل برای کاربردهای مختلف صنعتی بررسی کرد.
در نهایت، انتخاب صحیح سنسور میتواند موجب کاهش خطا، افزایش دقت تشخیص و بهبود عملکرد سیستم اتوماسیون شود. به همین دلیل، بررسی نیاز واقعی پروژه و دریافت اطلاعات فنی پیش از خرید، اهمیت زیادی دارد و میتواند از انتخاب تجهیزات نامناسب و هزینههای اضافی در آینده جلوگیری کند.
