در سیستمهای اتوماسیون صنعتی، تشخیص دقیق حضور، موقعیت و حرکت قطعات یکی از مهمترین بخشهای فرآیند کنترل محسوب میشود. سنسورها با دریافت اطلاعات از محیط و ارسال سیگنال به کنترلر یا PLC، امکان اجرای خودکار بسیاری از فرآیندهای صنعتی را فراهم میکنند. در میان انواع مختلف سنسورها، سنسورهای القایی به دلیل قابلیت تشخیص اجسام فلزی بدون تماس مستقیم، جایگاه ویژهای در صنایع مختلف دارند.
یکی از مدلهایی که در کاربردهای خاص مورد توجه قرار میگیرد، سنسور القایی قطر 4 است. ابعاد بسیار کوچک این نوع سنسور باعث میشود بتوان از آن در فضاهایی استفاده کرد که امکان نصب سنسورهای بزرگتر وجود ندارد. با وجود اندازه کوچک، این تجهیزات میتوانند برای تشخیص قطعات فلزی، کنترل موقعیت اجزای دستگاه، شمارش قطعات و بسیاری از کاربردهای دیگر مورد استفاده قرار گیرند.
در این مقاله، سنسور القایی قطر 4، نحوه عملکرد، ویژگیها، مزایا، کاربردها، فاصله تشخیص، روش نصب و نکات مهم خرید آن را بررسی میکنیم. همچنین به تفاوت این سنسور با سنسور فیبر نوری و جایگاه سنسور القایی آکوسنس در کاربردهای صنعتی خواهیم پرداخت.

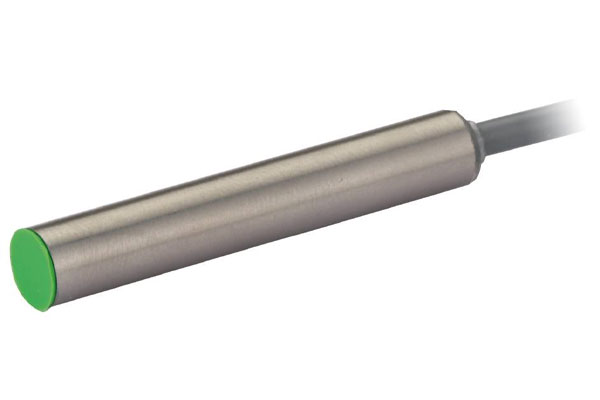

سنسور القایی قطر 4 چیست؟

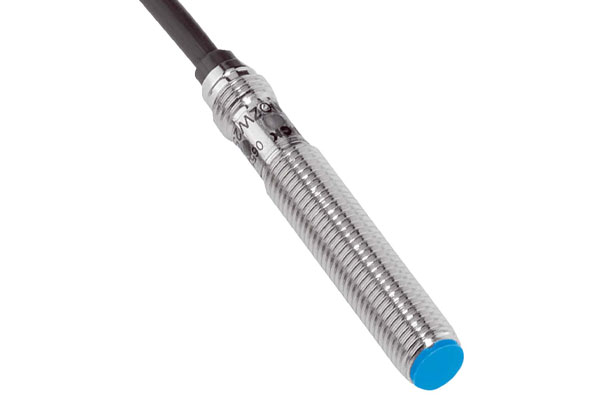

سنسور القایی قطر 4 نوعی سنسور مجاورتی با قطر بدنه بسیار کم است که برای تشخیص اجسام فلزی بدون تماس فیزیکی با آنها طراحی میشود. قطر چهار میلیمتر باعث شده این سنسورها برای کاربردهایی که فضای نصب بسیار محدود است، گزینهای کاربردی باشند.
عملکرد سنسور بر اساس ایجاد یک میدان الکترومغناطیسی در قسمت حساس آن انجام میشود. هنگامی که یک جسم فلزی وارد محدوده تشخیص شود، میدان ایجادشده دچار تغییر میشود. مدار داخلی سنسور این تغییر را تشخیص داده و خروجی را فعال یا غیرفعال میکند.
این خروجی میتواند به PLC، کنترلر، شمارنده یا سایر تجهیزات اتوماسیون متصل شود. در نتیجه، سیستم کنترل میتواند بر اساس حضور یا عدم حضور قطعه فلزی، عملیات موردنظر را انجام دهد.
نکته مهم این است که قطر کوچک سنسور به معنای مناسب بودن آن برای تمام کاربردها نیست. هنگام انتخاب باید مشخصاتی مانند فاصله تشخیص، جنس قطعه، سرعت حرکت، نوع خروجی و شرایط محیطی نیز بررسی شود.
سنسور القایی چگونه کار میکند؟
برای درک بهتر عملکرد سنسورهای القایی، ابتدا باید با مفهوم میدان الکترومغناطیسی آشنا شویم. در داخل سنسور یک سیمپیچ و مدار نوسانساز وجود دارد که میدان الکترومغناطیسی را در قسمت جلویی سنسور ایجاد میکند.
زمانی که جسم فلزی به سنسور نزدیک میشود، در سطح آن جریانهای گردابی شکل میگیرد. ایجاد این جریانها باعث تغییر در شرایط میدان الکترومغناطیسی میشود. مدار الکترونیکی سنسور این تغییر را تشخیص داده و پس از رسیدن به شرایط مشخص، وضعیت خروجی را تغییر میدهد.
تمام این فرآیند بدون تماس مستقیم انجام میشود. بنابراین سنسور با قطعه برخورد نمیکند و نیازی به وجود قطعات مکانیکی متحرک برای انجام عملیات تشخیص نیست.
همین ویژگی باعث شده سنسورهای القایی در محیطهای صنعتی، بهخصوص برای تشخیص قطعات فلزی، کاربرد بسیار زیادی داشته باشند.
چرا قطر 4 میلیمتر اهمیت دارد؟
مهمترین ویژگی سنسور القایی قطر 4 ابعاد کوچک آن است. در بسیاری از ماشینآلات صنعتی، فضای کافی برای نصب یک سنسور استاندارد وجود ندارد. ممکن است قطعات دستگاه بسیار نزدیک به یکدیگر قرار گرفته باشند یا محل نصب سنسور در یک فضای باریک و محدود باشد.
در چنین شرایطی، استفاده از سنسور کوچک میتواند مشکل نصب را برطرف کند.
از جمله مزایای ابعاد کوچک میتوان به موارد زیر اشاره کرد:
- امکان نصب در فضاهای محدود
- مناسب برای ماشینآلات کوچک و دقیق
- امکان تشخیص قطعات کوچک
- انعطافپذیری بیشتر در طراحی تجهیزات
- اشغال فضای کمتر در محل نصب
- مناسب برای برخی سیستمهای مکانیکی و رباتیک
البته باید توجه داشت که هرچه ابعاد حسگر کوچکتر باشد، ممکن است محدوده تشخیص نیز نسبت به مدلهای بزرگتر متفاوت باشد. بنابراین ابعاد سنسور باید همزمان با فاصله تشخیص موردنیاز بررسی شود.
کاربردهای سنسور القایی قطر 4
ماشینآلات صنعتی کوچک
در دستگاههایی که فضای داخلی محدود دارند، استفاده از سنسورهای کوچک میتواند امکان تشخیص موقعیت قطعات را فراهم کند. سنسور قطر چهار میلیمتر میتواند در چنین فضاهایی نسبت به مدلهای بزرگتر مزیت داشته باشد.
تجهیزات رباتیک
در برخی تجهیزات رباتیک، فضای نصب سنسور بسیار محدود است. همچنین وزن و ابعاد تجهیزات اهمیت زیادی دارد. به همین دلیل، سنسورهای کوچک میتوانند برای تشخیص موقعیت اجزای فلزی مورد استفاده قرار گیرند.
دستگاههای مونتاژ
در ماشینآلات مونتاژ، تشخیص حضور صحیح قطعات یکی از مراحل مهم کنترل کیفیت است. سنسور القایی میتواند حضور قطعه فلزی را در موقعیت مشخص تشخیص دهد و اطلاعات را به سیستم کنترل ارسال کند.
دستگاههای CNC
در برخی تجهیزات CNC و ماشینآلات دقیق، تشخیص موقعیت اجزای متحرک اهمیت زیادی دارد. اگر فضای نصب محدود باشد، استفاده از سنسور قطر کوچک میتواند گزینه مناسبی باشد.
سیستمهای شمارش
در سیستمهای شمارش قطعات فلزی، سنسور میتواند با عبور هر قطعه یک سیگنال ایجاد کند. این سیگنال توسط شمارنده یا PLC دریافت میشود و تعداد قطعات ثبت خواهد شد.
صنایع الکترونیک
در خطوط مونتاژ قطعات الکترونیکی، فضای نصب تجهیزات ممکن است بسیار محدود باشد. سنسورهای کوچک میتوانند در برخی فرآیندهای تشخیص قطعات فلزی مورد استفاده قرار گیرند.
فاصله تشخیص سنسور القایی قطر 4
یکی از مهمترین مشخصات فنی هنگام خرید سنسور القایی قطر 4، فاصله تشخیص است. این پارامتر مشخص میکند سنسور در چه فاصلهای قادر به شناسایی یک هدف فلزی خواهد بود.
قطر کوچک سنسور معمولاً با محدوده تشخیص محدودتری نسبت به سنسورهای بزرگتر همراه است؛ بنابراین نباید انتظار داشت یک سنسور چهار میلیمتری همان فاصله تشخیص یک مدل با ابعاد بسیار بزرگتر را داشته باشد.
فاصله تشخیص واقعی به عوامل مختلفی مانند جنس فلز، اندازه هدف، شکل قطعه، جهت قرارگیری قطعه و شرایط نصب بستگی دارد.
به همین دلیل، در زمان خرید باید ابتدا فاصله واقعی میان سنسور و قطعه مشخص شود و سپس محصولی انتخاب شود که در شرایط عملیاتی پروژه عملکرد قابل اطمینانی داشته باشد.
جنس قطعه چه تأثیری بر عملکرد دارد؟
سنسورهای القایی میتوانند فلزات مختلف را تشخیص دهند، اما واکنش آنها به همه فلزات یکسان نیست.
آهن و فولاد معمولاً بهخوبی توسط سنسورهای القایی شناسایی میشوند. فلزاتی مانند آلومینیوم، مس و برنج نیز قابل تشخیص هستند، اما ممکن است فاصله تشخیص آنها با یک قطعه فولادی مشابه متفاوت باشد.
بنابراین اگر هدف موردنظر از جنس فلز غیرآهنی است، باید مشخصات فنی سنسور برای همان کاربرد بررسی شود.
همچنین اندازه قطعه اهمیت دارد. یک قطعه بسیار کوچک ممکن است نسبت به یک قطعه بزرگ، میدان متفاوتی ایجاد کند و در فاصله کمتری قابل تشخیص باشد.

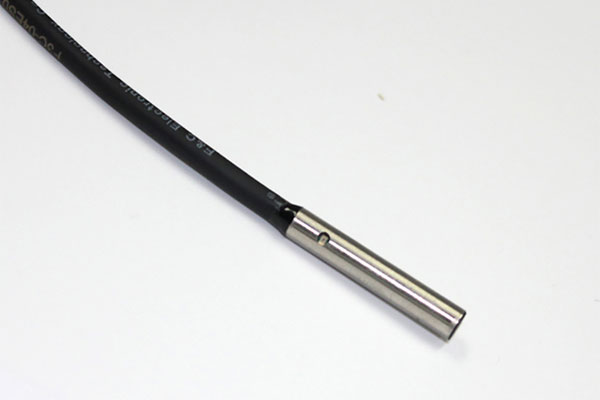

مزایای استفاده از سنسور القایی قطر 4
ابعاد بسیار کوچک
مهمترین مزیت این سنسور، قطر کم آن است که امکان استفاده در نقاط محدود را فراهم میکند.
تشخیص بدون تماس
عدم نیاز به تماس فیزیکی باعث کاهش استهلاک و افزایش قابلیت اطمینان در بسیاری از کاربردها میشود.
مناسب برای تشخیص فلزات
این سنسورها برای تشخیص انواع قطعات فلزی در سیستمهای صنعتی طراحی شدهاند.
نصب در فضاهای دشوار
در ماشینآلاتی که فضای نصب سنسور محدود است، ابعاد کوچک میتواند یک مزیت مهم باشد.
قابلیت استفاده در اتوماسیون
خروجی سنسور میتواند برای ارتباط با PLC و سایر تجهیزات کنترلی مورد استفاده قرار گیرد.
سنسور القایی قطر 4 در مقایسه با سنسورهای بزرگتر
انتخاب بین یک سنسور قطر چهار میلیمتر و مدلهای بزرگتر به شرایط پروژه بستگی دارد.
سنسورهای بزرگتر معمولاً میتوانند فاصله تشخیص بیشتری ارائه دهند و ممکن است برای تشخیص اهداف بزرگتر مناسبتر باشند. در مقابل، سنسور قطر چهار میلیمتر فضای بسیار کمتری اشغال میکند و برای نصب در نقاط باریک مناسبتر است.
بنابراین اگر فضای نصب اولویت اصلی باشد، مدل کوچک میتواند انتخاب خوبی باشد. اما اگر فاصله تشخیص زیادی مورد نیاز است، باید مدلهایی با ابعاد و مشخصات مناسبتر بررسی شوند.
نوع خروجی سنسور
یکی از نکات مهم هنگام انتخاب سنسور القایی، نوع خروجی آن است. بسیاری از سنسورهای صنعتی با خروجیهای PNP یا NPN تولید میشوند.
در مدل PNP، خروجی هنگام فعال شدن معمولاً ولتاژ مثبت را به ورودی سیستم کنترل ارسال میکند. در مدل NPN، خروجی مسیر اتصال به منفی را فراهم میکند.
انتخاب صحیح نوع خروجی باید با PLC یا کنترلر پروژه سازگار باشد. علاوه بر آن، مشخص بودن حالت عملکرد NO یا NC نیز اهمیت دارد.
در نتیجه، هنگام خرید سنسور القایی قطر 4 نباید تنها به ابعاد آن توجه کرد و مشخصات الکتریکی محصول نیز باید بهصورت دقیق بررسی شود.
سنسور القایی آکوسنس
در پروژههای اتوماسیون صنعتی، انتخاب برند و مدل مناسب سنسور اهمیت زیادی دارد. سنسور القایی آکوسنس را میتوان برای کاربردهای مختلف تشخیص صنعتی مورد بررسی قرار داد.
البته هنگام انتخاب هر مدل از این محصولات باید مشخصات فنی همان مدل بررسی شود. فاصله تشخیص، نوع خروجی، ولتاژ کاری، فرکانس سوئیچینگ، ابعاد، درجه حفاظت و نحوه نصب از جمله پارامترهای مهم هستند.
اگر فضای نصب محدود باشد، ابعاد بدنه اهمیت بیشتری پیدا میکند. همچنین اگر قطعه با سرعت بالا حرکت میکند، فرکانس سوئیچینگ و زمان پاسخ باید بررسی شوند.
سنسور فیبر نوری چه تفاوتی با سنسور القایی دارد؟
سنسور فیبر نوری نیز یکی از تجهیزات مهم در سیستمهای اتوماسیون صنعتی است، اما فناوری تشخیص آن با سنسور القایی متفاوت است.
سنسور القایی عمدتاً برای تشخیص اجسام فلزی استفاده میشود، در حالی که سنسور فیبر نوری میتواند برای تشخیص طیف گستردهتری از اجسام مورد استفاده قرار گیرد.
یکی از مزایای سنسور فیبر نوری، قابلیت استفاده برای تشخیص قطعات بسیار کوچک است. همچنین در فضاهایی که امکان نصب یک سنسور معمولی وجود ندارد، فیبر نوری میتواند انعطافپذیری بیشتری ایجاد کند.
در مقابل، سنسور القایی برای تشخیص فلزات و کاربردهای صنعتی مختلف گزینهای بسیار مناسب است.
بنابراین انتخاب بین این دو باید بر اساس جنس قطعه، اندازه هدف، فضای نصب، فاصله تشخیص و شرایط محیطی انجام شود.
نکات مهم هنگام خرید سنسور القایی قطر 4
پیش از خرید این محصول، بهتر است نیازهای پروژه بهصورت دقیق مشخص شوند. موارد زیر از مهمترین پارامترهایی هستند که باید بررسی شوند:
قطر و ابعاد: سنسور باید در محل موردنظر قابل نصب باشد.
فاصله تشخیص: محدوده تشخیص باید با فاصله واقعی قطعه مطابقت داشته باشد.
جنس قطعه: مشخص شود هدف از چه نوع فلزی ساخته شده است.
نوع خروجی: PNP یا NPN بودن باید با سیستم کنترل سازگار باشد.
ولتاژ کاری: محدوده ولتاژ مجاز سنسور باید با منبع تغذیه هماهنگ باشد.
فرکانس سوئیچینگ: برای کاربردهای سریع، این پارامتر اهمیت بیشتری پیدا میکند.
درجه حفاظت: اگر سنسور در محیط مرطوب یا آلوده نصب میشود، درجه حفاظت باید بررسی شود.
نوع اتصال: کابل یا کانکتور باید متناسب با فضای نصب و شرایط محیطی انتخاب شود.
نصب صحیح سنسور القایی
نصب صحیح تأثیر مستقیمی بر عملکرد سنسور دارد. سنسور باید در فاصله مناسب از قطعه قرار بگیرد و امکان برخورد فیزیکی با هدف وجود نداشته باشد.
همچنین در زمان نصب باید دستورالعمل سازنده درباره نصب همسطح یا غیرهمسطح رعایت شود. قرار دادن سنسور در کنار قطعات فلزی دیگر نیز میتواند روی محدوده تشخیص تأثیر بگذارد.
در صورتی که چند سنسور در فاصله نزدیک به یکدیگر نصب میشوند، باید فاصله مناسب بین آنها رعایت شود تا احتمال تداخل کاهش پیدا کند.
سیمکشی نیز باید دقیقاً مطابق نقشه محصول انجام شود. اشتباه در اتصال سیمها میتواند به سنسور یا تجهیزات کنترلی آسیب برساند.
نگهداری و افزایش طول عمر سنسور
سنسورهای القایی معمولاً به نگهداری پیچیدهای نیاز ندارند؛ با این حال، بررسی دورهای کابل، کانکتور و محل نصب میتواند از بروز مشکلات جلوگیری کند.
در محیطهای آلوده، بهتر است سطح جلویی سنسور تمیز نگه داشته شود. همچنین باید از وارد کردن ضربه به بدنه کوچک سنسور جلوگیری کرد.
اگر کابل سنسور در معرض کشش یا خمشدگی شدید قرار داشته باشد، احتمال آسیب افزایش پیدا میکند. بنابراین مسیر کابلکشی باید به شکلی انتخاب شود که فشار مکانیکی غیرضروری به آن وارد نشود.
خرید سنسور القایی از پکاگروپ
انتخاب سنسور مناسب برای یک سیستم صنعتی نیازمند توجه به مجموعهای از عوامل فنی است. بهخصوص در مورد سنسورهای کوچک، باید میان ابعاد، فاصله تشخیص، نوع قطعه و شرایط نصب تعادل مناسبی برقرار شود.
پکاگروپ با فعالیت در حوزه تجهیزات اتوماسیون صنعتی میتواند گزینههای مختلف سنسورها و تجهیزات موردنیاز خطوط صنعتی را در اختیار مشتریان قرار دهد. بررسی مشخصات فنی پیش از خرید نیز کمک میکند محصول انتخابشده با نیاز واقعی دستگاه هماهنگ باشد.
پکاگروپ یا همان پردیس کابل البرز میتواند در انتخاب تجهیزات مناسب، پارامترهایی مانند نوع سنسور، فاصله تشخیص، نوع خروجی، شرایط محیطی و نحوه نصب را مورد بررسی قرار دهد.
جمعبندی
سنسور القایی قطر 4 یکی از گزینههای مناسب برای کاربردهایی است که در آنها فضای نصب محدود بوده و نیاز به تشخیص بدون تماس اجسام فلزی وجود دارد. ابعاد بسیار کوچک این سنسورها امکان استفاده از آنها را در ماشینآلات دقیق، تجهیزات رباتیک، دستگاههای مونتاژ، CNC، خطوط تولید و برخی تجهیزات الکترونیکی فراهم میکند.
با این حال، کوچک بودن سنسور تنها معیار انتخاب نیست. فاصله تشخیص، جنس و اندازه قطعه، نوع خروجی، ولتاژ کاری، فرکانس سوئیچینگ، درجه حفاظت و شرایط محیطی باید پیش از خرید بررسی شوند.
در کاربردهایی که نیاز به تشخیص قطعات بسیار کوچک یا اجسام غیرفلزی وجود دارد، سنسور فیبر نوری میتواند گزینه مناسبی باشد. از سوی دیگر، سنسور القایی آکوسنس نیز بسته به مدل و مشخصات فنی آن میتواند برای کاربردهای مختلف اتوماسیون صنعتی مورد استفاده قرار گیرد.
در نهایت، انتخاب سنسوری که از نظر ابعاد و مشخصات فنی با شرایط واقعی پروژه هماهنگ باشد، میتواند دقت سیستم تشخیص را افزایش داده و از خطاهای عملیاتی جلوگیری کند. توجه به کیفیت محصول، رعایت اصول نصب و انتخاب تأمینکننده مناسب نیز از عوامل مؤثر در عملکرد پایدار تجهیزات اتوماسیون صنعتی هستند.
